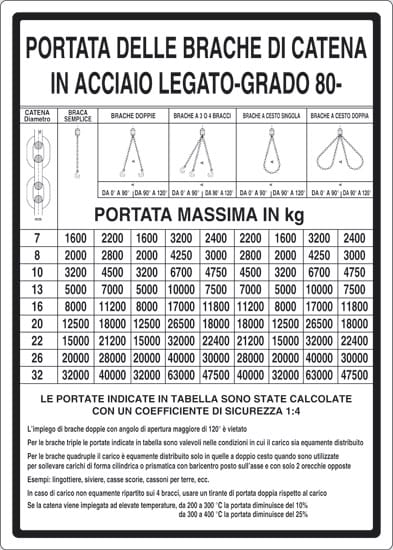

cartello PORTATA DELLE BRACHE DI CATENA IN ACCIAIO LEGATO-GRADO 80

PORTATA DELLE BRACHE DI CATENA IN ACCIAIO LEGATO-GRADO 80- BRACA SEMPLICE CATENA Diametro BRACHE DOPPIE BRACHE A 3 O 4 BRACCI BRACHE A CESTO SINGOLA BRACHE A CESTO DOPPIA DA 0° A 90° DA 90° A 120° d mm PORTATA MASSIMA IN kg 7 8 10 13 16 20 22 26 32 1600 2000 3200 5000 8000 12500 15000 20000 32000 2200 2800 4500 7000 11200 18000 21200 28000 40000 4250 6700 10000 17000 26500 63000 2400 3000 4750 7500 11800 18000 22400 30000 47500 LE PORTATE INDICATE IN TABELLA SONO STATE CALCOLATE CON UN COEFFICIENTE DI SICUREZZA 1:4 L’impiego di brache doppie con angolo di apertura maggiore di 120° è vietato Per le brache triple le portate indicate in tabella sono valevoli nelle condizioni in cui il carico sia equamente distribuito Per le brache quadruple il carico è equamente distribuito solo in quelle a doppio cesto quando sono utilizzate per sollevare carichi di forma cilindrica o prismatica con baricentro posto sull’asse e con solo 2 orecchie opposte Esempi: lingottiere, siviere, casse scorie, cassoni per terre, ecc. In caso di carico non equamente ripartito sui 4 bracci, usare un tirante di portata doppia rispetto al carico Se la catena viene impiegata ad elevate temperature, da 200 a 300 °C la portata diminuisce del 10% da 300 a 400 °C la portata diminuisce del 25%
